Настройка DAP-3310 в режиме WDS.

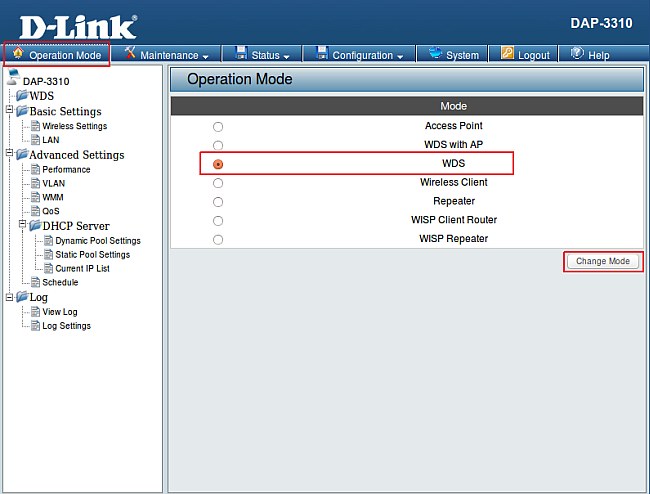

1. На обоих точках необходимо переключить режим на WDS





После нажатия Change Mode точка перезагрузится.

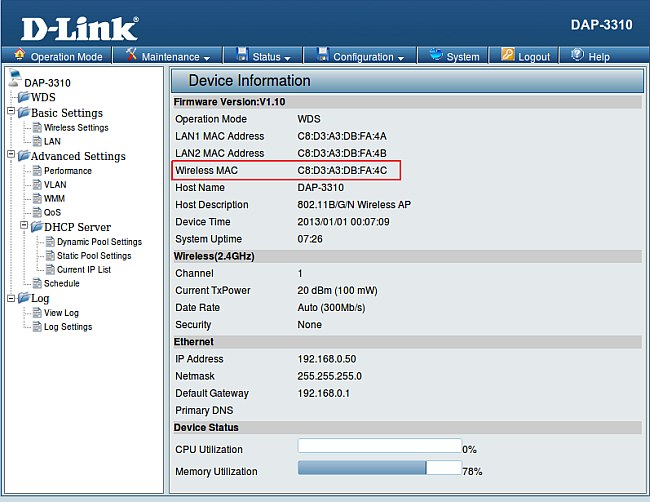

2. Для настройки нужно узнать MAC адреса обоих точек доступа. Их можно посмотреть в меню Status-Device Information

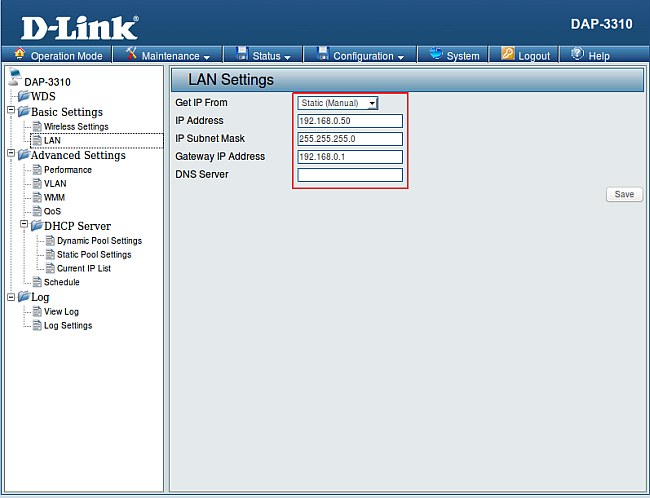

3.Также нужно изменить ip-адрес одной из точек доступа. Это делается в меню Basic Settings-LAN

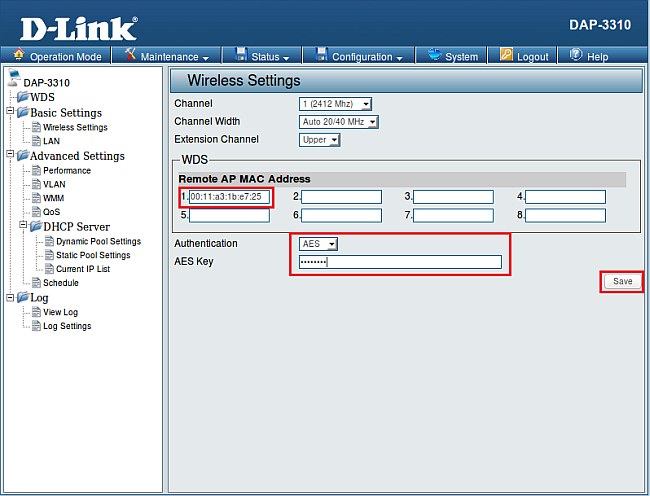

4.Далее зайдите в меню Basic Settings-Wreless Settings.





Параметры Channel, Channel Width, Extension Channel должны быть одинаковыми на обоих точках.

В разделе Remote AP MAC Address указываются MAC адреса удаленных точек. В случае двух точек: на первой точке указывается MAC адрес второй, на второй MAC адрес первой.

В поле Authentication можно выбрать тип шифрования (на скриншоте выбран AES)

В поле AES key нужно прописать ключ (не менее 8 символов)

Параметры шифрования должны быть также одинаковы на обоих точках.



5. После всех настроек необходимо сохранить и активировать конфигурацию на обоих точках. (Configuration-Save and Active)

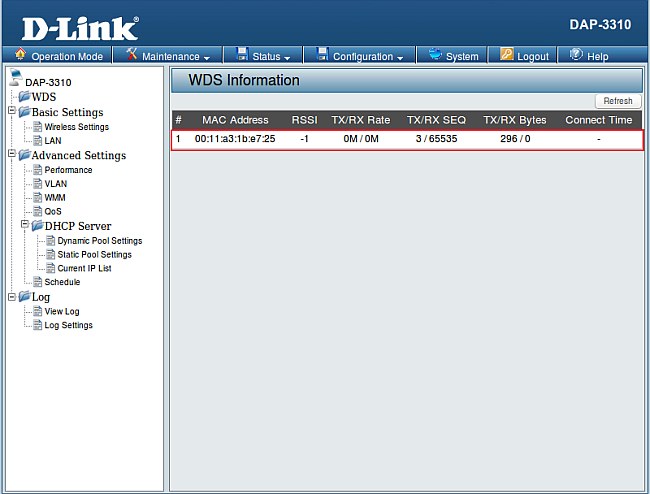

6. Далее можно посмотреть статус WDS-соединения, зайдя в меню Status-WDS Information





7. Работоспособность WDS-моста можно проверить запустив ping с ПК, подключенного к первой точке, на вторую точку, либо на ПК, подключенный ко второй точке.
