DAP-2695

DAP-2695Поставляется в проекты

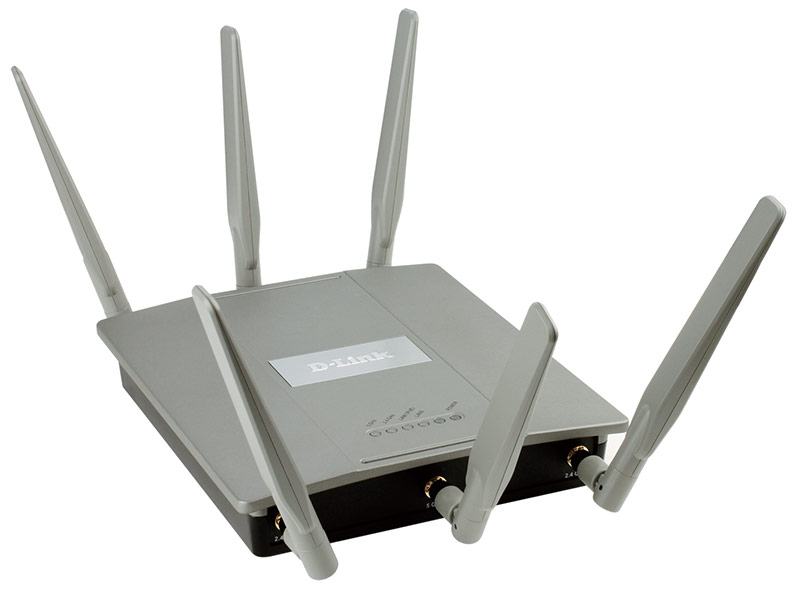

Беспроводная двухдиапазонная точка доступа AC1750 с поддержкой PoE

Описание

AirPremier AC1750 двухдиапазонная точка доступа с поддержкой PoE DAP-2695, разработанная для использования в сетях крупных предприятий и предприятий малого и среднего бизнеса, позволяет сетевым администраторам воспользоваться возможностями управляемой и безопасной двухдиапазонной беспроводной сети и скоростью новейшего стандарта 802.11ac.

Высокоскоростное соединение стандарта 802.11ac

DAP-2695 обеспечивает надежное беспроводное соединение на скорости до 450 Мбит/с в частотном диапазоне 2,4 ГГц и до 1300 Мбит/с в частотном диапазоне 5 ГГц, используя новейший стандарт 802.11ac¹. Эта возможность наряду с поддержкой функции Wi-Fi Multimedia™ (WMM) Quality of Service (QoS) делает точку доступа идеальным решением для передачи аудио, видео и голосовых приложений. Включенная функция QoS позволяет точке доступа DAP-2695 автоматически приоритизировать сетевой трафик в соответствии с уровнем интерактивной потоковой передачи, например, HD видео или VoIP. Функцию QoS можно отрегулировать через Web-интерфейс DAP-2695, используя выпадающее меню для выбора пользовательских правил приоритетов. Кроме того, DAP-2695 поддерживает функцию балансировки нагрузки для обеспечения максимальной производительности за счет ограничения количества пользователей на точку доступа.

Многофункциональность

DAP-2695 позволяет сетевым администраторам создать управляемую и надежную беспроводную сеть, работающую одновременно в двух диапазонах частот. Все шесть антенн точки доступа являются съемными и обеспечивают оптимальную зону покрытия в диапазоне частот 2,4 ГГц (802.11b, 802.11g и 802.11n) или 5 ГГц (802.11a, 802.11n и 802.11ac). Оснащенная металлическим корпусом класса Plenum точка доступа DAP-2695 поддерживает стандарт 802.at Power over Ethernet, что позволяет установить это устройство в местах, где недоступны розетки питания.

Безопасность

С целью обеспечения безопасности беспроводной сети DAP-2695 поддерживает обе версии стандартов WPA и WPA2 (802.11i) – Personal и Enterprise, с внутренним RADIUS-сервером, позволяющим пользователям создавать учетные записи в самом устройстве. Точка доступа также поддерживает фильтрацию MAC-адресов, сегментацию беспроводной сети, функцию запрета широковещания SSID, обнаружение несанкционированных точек доступа и работу беспроводной сети в режиме широковещания по расписанию. DAP-2695 поддерживает до 8 SSID на частотный диапазон, что позволяет использовать несколько VLAN для сегментации пользователей в сети. Также в точке доступа реализован механизм изоляции беспроводного клиента, который ограничивает прямое взаимодействие типа “клиент-клиент”. Кроме того, DAP-2695 поддерживает Network Access Protection (NAP), функцию Windows Server® 2008, позволяющую сетевым администраторам задать несколько уровней сетевого доступа, исходя из нужд каждого клиента.

Несколько режимов работы

Чтобы обеспечить максимальный возврат инвестиций, DAP-2695 можно настроить в один из следующих режимов работы: точка доступа, Wireless Distribution System (WDS) с точкой доступа, WDS/Мост (No AP Broadcast), беспроводной клиент. Благодаря поддержке WDS сетевые администраторы могут установить несколько точек доступа DAP-2695 и настроить их на работу друг с другом в режиме моста, одновременно обеспечивая доступ к сети отдельным клиентам. DAP-2695 также поддерживает расширенные функции, такие как балансировка нагрузки и резервирование для безотказной работы беспроводного соединения.

Сетевое управление

Сетевые администраторы обладают несколькими возможностями для управления точкой доступа DAP-2695, включающими Web-интерфейс (HTTP), Secure Socket Layer (SSL, который обеспечивает безопасное соединение с Web-интерфейсом), Secure Shell (SSH, которое обеспечивает безопасный канал между точкой доступа и удаленным компьютерами) и Telnet. Для расширенного сетевого управления администраторы могут использовать D-Link Central Wi-Fi Manager или модуль управления по SNMP D-View, чтобы настроить и управлять несколькими точками доступа с одного компьютера. Помимо стандартных опций управления, D-Link Central Wi-Fi Manager и программное обеспечение D-Link позволяют сетевым администраторам удаленно осуществлять проверку оборудования, исключая необходимость непосредственного личного контроля за какими-либо операциями. Также доступна функция массив ТД, позволяющая управлять комплексом сетевых устройств как отдельной группой для легкой настройки и установки. Кроме того, DAP-2695 поддерживает функцию беспроводного планировщика, который выключает функционал беспроводной сети, когда это необходимо, экономя электроэнергию. Обладая возможностью одновременной работы в двух диапазонах частот, поддержкой PoE, высокой управляемостью, несколькими режимами работы и надежными функциями безопасности, точка доступа DAP-2695 позволяет создать беспроводную сеть на крупных предприятиях и предприятиях малого и среднего бизнеса.

Использование внешней антенны

Для подключения внешней антенны (кроме ANT70-1400N) необходим кабель-переходник ANT24-CB01N. Для увеличения расстояния между беспроводным устройством и внешней антенной рекомендуется дополнительно использовать кабельные удлинители ANT24-CB03N / ANT24-CB06N / ANT24-CB09N.

При установке антенны вне помещения рекомендуется использовать модуль грозозащиты ANT-SP.

Характеристики

Общие

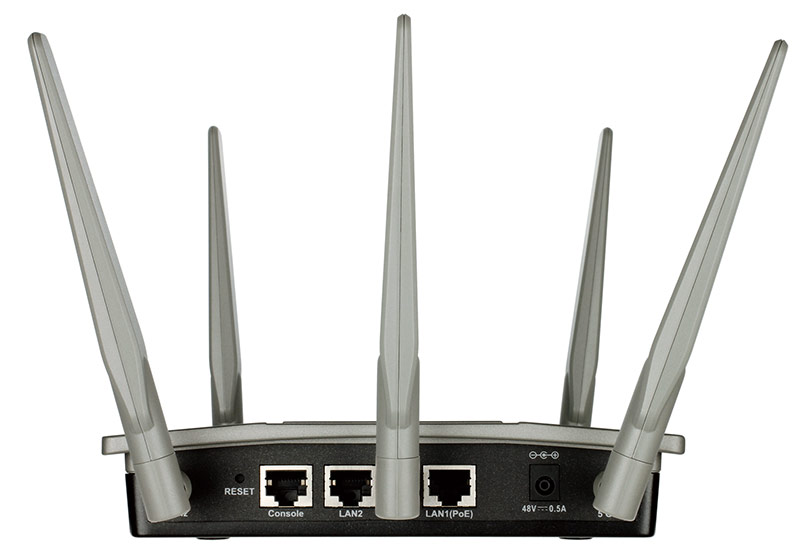

Интерфейсы устройства

• 802.11a/b/g/n/ac¹

• Консольный порт с разъемом RJ-45

• Два гигабитных порта LAN (один порт с поддержкой PoE)

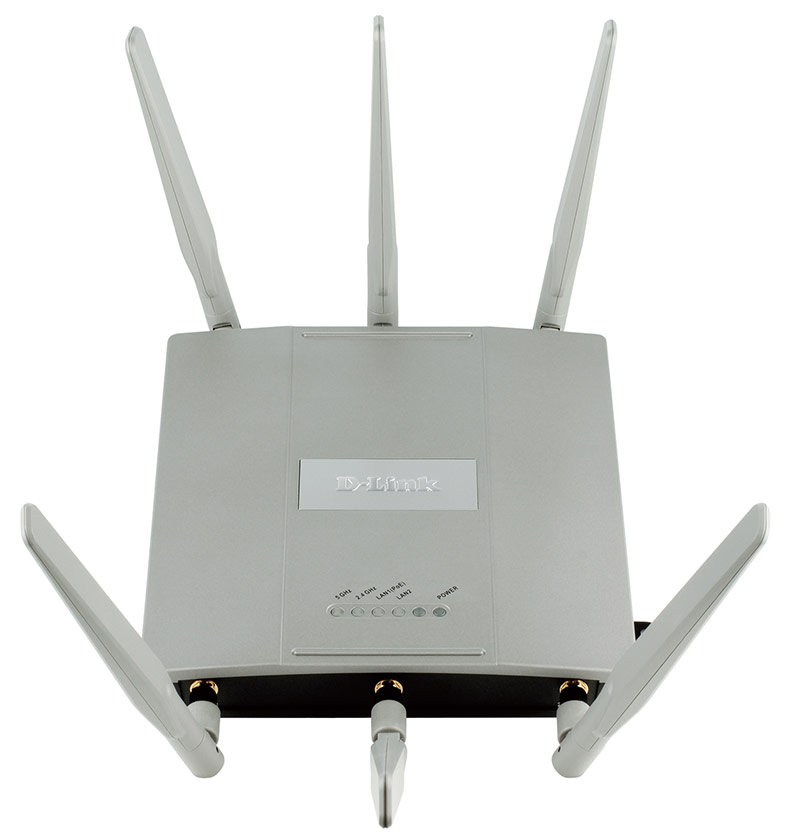

Индикаторы

• Power

• LAN

• 2,4 ГГц

• 5 ГГц

Стандарты

• IEEE 802.11a/b/g/n/ac¹

• IEEE 802.3u/ab/at

Диапазон частот

• 2,4 ГГц: от 2,4 ГГц до 2,4835 ГГц

• 5 ГГц: от 5,15 ГГц до 5,35 ГГц, от 5,47 ГГц до 5,85 ГГц²

Антенны

• Три антенны с коэффициентом усиления 4 dBi для работы в диапазоне частот 2,4835 ГГц

• Три антенны с коэффициентом усиления 6 dBi для работы в диапазоне частот 5 ГГц

Скорость беспроводного соединения

• 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

• 802.11b: 1, 2, 5,5, 11 Мбит/с

• 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

• 802.11n: MCS0 – MCS23 (6.5 – 450 Мбит/с)

• 802.11ac: MCS0 – MCS9 (6,5 – 1300 Мбит/с)

Выходная мощность передатчика*

• IEEE 802.11a:

23 dBm при 6 Мбит/с

23 dBm при 9 Мбит/с

23 dBm при 12 Мбит/с

23 dBm при 18 Мбит/с

23 dBm при 24 Мбит/с

22 dBm при 36 Мбит/с

21 dBm при 48 Мбит/с

20 dBm при 54 Мбит/с

• IEEE 802.11b:

23 dBm при 1, 2, 5,5, 11 Мбит/с

• IEEE 802.11g:

23 dBm при 6-24 Мбит/с

22 dBm при 36 Мбит/с

21 dBm при 48 Мбит/с

20 dBm при 54 Мбит/с

• IEEE 802.11n:

2,4 ГГц/HT-20

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

23 dBm при MCS8

23 dBm при MCS9

23 dBm при MCS10

23 dBm при MCS11

23 dBm при MCS12

22 dBm при MCS13

21 dBm при MCS14

20 dBm при MCS15

23 dBm при MCS16

23 dBm при MCS17

23 dBm при MCS18

23 dBm при MCS19

23 dBm при MCS20

22 dBm при MCS21

21 dBm при MCS22

20 dBm при MCS23

2,4 ГГц/HT-20

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

23 dBm при MCS8

23 dBm при MCS9

23 dBm при MCS10

23 dBm при MCS11

23 dBm при MCS12

22 dBm при MCS13

21 dBm при MCS14

20 dBm при MCS15

23 dBm при MCS16

23 dBm при MCS17

23 dBm при MCS18

23 dBm при MCS19

23 dBm при MCS20

22 dBm при MCS21

21 dBm при MCS22

20 dBm при MCS23

5 ГГц/HT-20

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

23 dBm при MCS8

23 dBm при MCS9

23 dBm при MCS10

23 dBm при MCS11

23 dBm при MCS12

22 dBm при MCS13

21 dBm при MCS14

20 dBm при MCS15

23 dBm при MCS16

23 dBm при MCS17

23 dBm при MCS18

23 dBm при MCS19

23 dBm при MCS20

22 dBm при MCS21

21 dBm при MCS22

20 dBm при MCS23

5 ГГц/HT-40

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

23 dBm при MCS8

23 dBm при MCS9

23 dBm при MCS10

23 dBm при MCS11

23 dBm при MCS12

22 dBm при MCS13

21 dBm при MCS14

20 dBm при MCS15

23 dBm при MCS16

23 dBm при MCS17

23 dBm при MCS18

23 dBm при MCS19

23 dBm при MCS20

22 dBm при MCS21

21 dBm при MCS22

20 dBm при MCS23

• IEEE 802.11ac:

VHT20

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

19 dBm при MCS8

18 dBm при MCS9

VHT40

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

19 dBm при MCS8

18 dBm при MCS9

VHT80

23 dBm при MCS0

23 dBm при MCS1

23 dBm при MCS2

23 dBm при MCS3

23 dBm при MCS4

22 dBm при MCS5

21 dBm при MCS6

20 dBm при MCS7

19 dBm при MCS8

18 dBm при MCS9

*Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

Чувствительность приемника

• IEEE 802.11a:

-82 dBm при 6 Мбит/с

-81 dBm при 9 Мбит/с

-79 dBm при 12 Мбит/с

-77 dBm при 18 Мбит/с

-74 dBm при 24 Мбит/с

-70 dBm при 36 Мбит/с

-66 dBm при 48 Мбит/с

-65 dBm при 54 Мбит/с

• IEEE 802.11b:

-80 dBm при 2 Мбит/с

-76 dBm при 11 Мбит/с

• IEEE 802.11g:

-82 dBm при 6 Мбит/с

-81 dBm при 9 Мбит/с

-79 dBm при 12 Мбит/с

-77 dBm при 18 Мбит/с

-74 dBm при 24 Мбит/с

-70 dBm при 36 Мбит/с

-66 dBm при 48 Мбит/с

-65 dBm при 54 Мбит/с

• IEEE 802.11n:

2,4 ГГц/HT-20

-82 dBm при MCS0/8

-79 dBm при MCS1/9

-76 dBm при MCS2/10

-74 dBm при MCS3/11

-70 dBm при MCS4/12

-66 dBm при MCS5/13

-65 dBm при MCS6/14

-64 dBm при MCS7/15

2,4 ГГц/HT-40

-79 dBm при MCS0/8

-76 dBm при MCS1/9

-74 dBm при MCS2/10

-71 dBm при MCS3/11

-67 dBm при MCS4/12

-63 dBm при MCS5/13

-62 dBm при MCS6/14

-61 dBm при MCS7/15

5 ГГц/HT-20

-82 dBm при MCS0

-79 dBm при MCS1

-77 dBm при MCS2

-74 dBm при MCS3

-70 dBm при MCS4

-66 dBm при MCS5

-65 dBm при MCS6

-64 dBm при MCS7

5 ГГц/HT-40

-79 dBm при MCS0

-76 dBm при MCS1

-74 dBm при MCS2

-71 dBm при MCS3

-67 dBm при MCS4

-63 dBm при MCS5

-62 dBm при MCS6

-61 dBm при MCS7

• IEEE 802.11ac:

VHT20

-82 dBm при MCS0

-79 dBm при MCS1

-77 dBm при MCS2

-74 dBm при MCS3

-70 dBm при MCS4

-66 dBm при MCS5

-65 dBm при MCS6

-64 dBm при MCS7

-59 dBm при MCS8

-57 dBm при MCS9

VHT40

-79 dBm при MCS0

-76 dBm при MCS1

-74 dBm при MCS2

-71 dBm при MCS3

-67 dBm при MCS4

-63 dBm при MCS5

-62 dBm при MCS6

-61 dBm при MCS7

-56 dBm при MCS8

-54 dBm при MCS9

VHT80

-76 dBm при MCS0

-73 dBm при MCS1

-71 dBm при MCS2

-68 dBm при MCS3

-64 dBm при MCS4

-60 dBm при MCS5

-59 dBm при MCS6

-58 dBm при MCS7

-53 dBm при MCS8

-51 dBm при MCS9

Функциональные возможности

Безопасность

• WPA-Personal

• WPA-Enterprise

• WPA2-Personal

• WPA2-Enterprise

• 64/128-битное шифрование WEP

• Запрет широковещания SSID

• Управление доступом на основе MAC-адресов

• Network Access Protection (NAP)

• Внутренний RADIUS-сервер

Сетевое управление

• Telnet

• Secure Telnet (SSH)

• HTTP

• Secure HTTP (HTTPS)

• Управление трафиком

• SNMP

• Модуль D-View – private MIB

• AP Manager II³

• AP Array³

• Nuclias Connect⁴

Физические характеристики

Размеры

• 190 x 36,5 x 198,8 мм

Вес

• 1140 г вместе с антеннами

Питание

• Питание по кабелю Ethernet (PoE) 802.3at⁵

• Внешний адаптер питания (не входит в комплект поставки):

- Выход: 48 В постоянного тока 0,5 А

Макс. выходная мощность передатчика*

• FCC при 2,4 ГГц: 27,5 dBm (с 3 потоками)

• ETSI при 2,4 ГГц: 15,5 dBm (с 3 потоками)

• FCC при 5 ГГц: 27,5 dBm (с 3 потоками)

• ETSI при 5 ГГц: 24,5 dBm (с 3 потоками)

* Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

Макс. потребляемая мощность

• 18,03 Вт

Температура

• Рабочая: От 0⁰ до 40⁰C

• Хранения: От -20⁰ до 65⁰C

Влажность

• Рабочая: От 10% до 90% (без конденсата)

• Хранения: От 5% до 95% (без конденсата)

Совместимое оборудование и аксессуары

• ANT24-0800, ANT24-0801, ANT24-0802, ANT24-0802C, ANT24-1200, ANT24-1201, ANT24-1202, ANT24-1400, ANT24-1800, ANT24-2100, ANT70-0800, ANT70-1000, ANT70-1400N, ANT70-1800, ANT24-CB06N (только с внешними антеннами), ANT24-CB09N (только с внешними антеннами), ANT-SP (только с внешними антеннами)

Комплект поставки

• Беспроводная точка доступа DAP-2695

• Внешние съемные антенны (6 шт.)

• Консольный кабель

• Пластина крепления к стене

• Комплект для монтажа

• Ethernet-кабель

• Краткое руководство по установке

Прочее

Сертификаты

• FCC

• IC

• CE

• UL

• Wi-Fi^® Certified

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac (draft) и 802.11n. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.

²Помните, что диапазоны рабочих частот изменяются в зависимости от норм и законов отдельных стран. DAP-2695 может не поддерживать диапазоны частот 5,25-5,35 ГГц и 5,47-5,725 ГГц в определенных регионах. Этот продукт использует спецификации стандарта 802.11ac и не гарантирует совместимость с будущими версиями спецификаций 802.11ac. Совместимость с устройствами с поддержкой 802.11ac от других производителей не гарантируется. Все данные о скорости передачи и диапазонах частот указаны только для сравнения. Спецификации устройства, размеры и внешний вид изменяются без предварительного уведомления, и внешний вид устройства может отличаться от изображенного здесь.

³Функционал не поддерживается на прошивке v. 2.00-r131 и выше.

⁴Функционал поддерживается на прошивке v. 2.00-r131 и выше.

⁵Совместимость только с коммутаторами с поддержкой 802.3at PoE. Стандарт 802.3af PoE не может обеспечить достаточное питание для DAP-2695.

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА03.В.50142/22, срок действия до 11.05.2027

Заказ

DAP-2695/RU	Беспроводная точка доступа AC1750, 2,4+5ГГц, 2x1000Base-T (1xPoE), RJ45 Console, съемные антенны (PoE-инжектор и адаптер питания не входят в комплект поставки)
Дополнительное оборудование и аксессуары
ANT24-0800	Внешняя всенаправленная антенна 2,4ГГц, 8dBi, N Plug
ANT24-0801	Внешняя направленная антенна 2,4ГГц, 8dBi, N Plug
ANT24-0802C	Всенаправленная антенна 2,4ГГц, 8dBi, RP-SMA
ANT24-1201	Внешняя направленная антенна, 2,4ГГц, 12dBi, N Plug
ANT24-2100	Внешняя направленная антенна 2,4ГГц, 21dBi, N Plug
ANT70-0800	Внешняя всенаправленная антенна 2,4/5ГГц, 8/10dBi, N Plug
ANT70-1400N	Внешняя направленная пассивная антенна тройной поляризации 2,4/5ГГц, 11/12dBi, 3xN Jack
ANT70-1800	Внешняя направленная антенна 2,4/5ГГц, 14/18dBi, N Plug
ANT24-CB01N	Кабель-переходник длиной 0,5м с разъемами N Jack / RP-SMA Plug для антенны
ANT24-CB03N*	Кабельный удлинитель длиной 3м с разъемами N Plug / N Jack для антенны
ANT24-CB06N*	Кабельный удлинитель длиной 6м с разъемами N Plug / N Jack для антенны
ANT24-CB09N*	Кабельный удлинитель длиной 9м с разъемами N Plug / N Jack для антенны
ANT-SP*	Модуль грозозащиты для антенн ANT24/ANT50/ANT70, N Plug/ N Jack
