DGS-1005P
Неуправляемый коммутатор с 5 портами 10/100/1000Base-T (4 порта PoE 802.3af/at , PoE‑бюджет 60 Вт)
Описание
Коммутатор D-Link DGS-1005P с 5 портами 10/100/1000Base-T (4 порта поддерживают Power over Ethernet (PoE)), предназначенный для сетей SOHO и предприятий малого бизнеса, позволяет подключать и подавать питание по Ethernet-кабелям на такие устройства, как PoE-совместимые беспроводные точки доступа, сетевые камеры или IP-телефоны. Данный коммутатор оснащен пассивной системой охлаждения, которая обеспечивает бесшумную работу устройства, что позволяет поместить его практически в любой комнате или офисе.
Power over Ethernet
4 порта DGS-1005P поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 60 Вт, что позволяет пользователям подключать к DGS-1005P устройства, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Высокая производительность
Коммутатор DGS-1005P поддерживает технологию Plug-and-play, позволяющую подключать к нему устройства без произведения дополнительных настроек. Поддержка автоматического определения полярности MDI/MDIX на всех портах исключает необходимость использования кроссовых кабелей при подключении к другому коммутатору. Функция автосогласования на каждом порту позволяет определить скорость и дуплекс подключенного устройства для получения оптимальной совместимости и производительности.
Экономия электроэнергии
Коммутатор DGS-1005P поддерживает технологию IEEE 802.3az Energy Efficient Ethernet (EEE), с помощью которой можно определить, когда подсоединенный компьютер выключен, и, соответственно, сократить энергопотребление на неактивных портах, что позволяет экономить значительное количество энергии. Кроме того, DGS-1005P определяет длину подключаемых к портам Ethernet-кабелей и регулирует соответствующим образом энергопотребление на этих портах, используя лишь необходимое количество энергии.
Компактный размер и бесшумная работа
Компактные размеры корпуса позволяют разместить DGS-1005P практически в любом месте. Коммутатор оснащен пассивной системой охлаждения, благодаря которой он работает бесшумно.
Характеристики
|
Аппаратная версия
|
B1
|
A1
|
 |
 |
|
|
Аппаратное обеспечение
|
||
|
Интерфейсы
|
• 5 портов 10/100/1000Base-T (4 порта с поддержкой PoE)
|
|
|
Индикаторы
|
• Power
• Link/Activity/Speed (на порт)
• PoE (на порт PoE)
• PoE Max.
|
|
|
Разъем питания
|
• Разъем для подключения адаптера питания (постоянный ток)
|
|
|
Функционал
|
||
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3az Energy-Efficient Ethernet
• Управление потоком IEEE 802.3x
• Автоматическое согласование скорости и режима дуплекса
• Автоматическое определение MDI/MDIX на всех портах
• IEEE 802.1p QoS (8 очередей)
|
|
|
Скорость передачи данных
|
• Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс)
• Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
• Gigabit Ethernet: 2000 Мбит/с (полный дуплекс)
|
|
|
Производительность
|
||
|
Коммутационная матрица
|
• 10 Гбит/с
|
|
|
Метод коммутации
|
• Store-and-forward
|
|
|
Размер таблицы MAC-адресов
|
• 2K записей
|
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 7,44 Mpps
|
|
|
Буфер пакетов
|
• 128 КБ
|
• 192 КБ
|
|
Jumbo-фрейм
|
• 9 216 байт
|
|
|
PoE
|
||
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
|
|
Порты с поддержкой PoE
|
• Порты 1-4
|
|
|
Бюджет мощности PoE
|
• 60 Вт (макс. 30 Вт на порт PoE)
|
|
|
Физические параметры
|
||
|
Размеры (Д x Ш x В)
|
• 105,2 x 98 x 28 мм
|
• 100 x 98 x 28 мм
|
|
Вес
|
• 0,277 кг
|
• 0,26 кг
|
|
Условия эксплуатации
|
||
|
Питание
|
• Внешний адаптер питания:
- Выход: 54 В постоянного тока / 1,2 А
|
• Внешний адаптер питания:
- Выход: 53,5 В постоянного тока / 1,2 А
|
|
Максимальная потребляемая мощность
|
• 62,36 Вт (функция PoE включена)
• 2,36 Вт (функция PoE выключена)
|
• 64,5 Вт (функция PoE включена)
• 3,08 Вт (функция PoE выключена)
|
|
Потребляемая мощность в режиме ожидания
|
• 0,471 Вт
|
• 0,54 Вт
|
|
Тепловыделение
|
• 65,44 Вт (223,41 БТЕ/час)
|
• 64,46 Вт (220,08 БТЕ/час)
|
|
MTBF (часы)
|
• 2 010 398
|
• 277 899
|
|
Система вентиляции
|
• Пассивная
|
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 70 °C
|
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
|

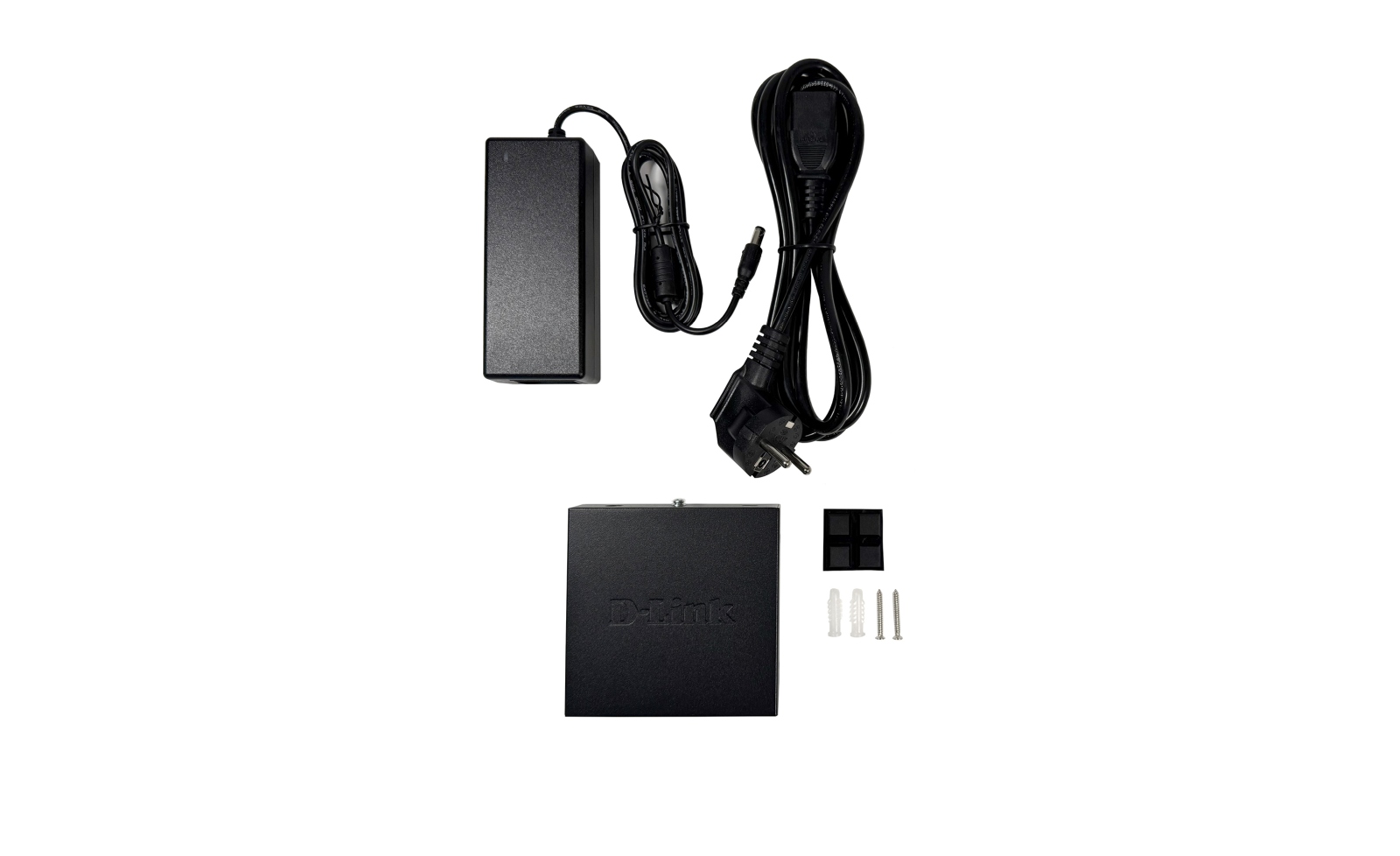

Комплект поставки
|
||
|
Комплект поставки
|
• Коммутатор DGS-1005P
• Адаптер питания
• Кабель питания
• Комплект для монтажа на стену
• 4 резиновые ножки
• Краткая инструкция по подключению
|
• Коммутатор DGS-1005P
• Адаптер питания
• Кабель питания
• Комплект для монтажа на стену
• 4 резиновые ножки
• Краткое руководство по установке
|
|
Прочее
|
||
|
Безопасность
|
• BSMI
• LVD
|
• BSMI
• LVD
• cUL
• CB
|
|
EMI/EMC
|
• CE Class B
• BSMI
• FCC Class B
• RCM
• VCCI
|
• CE
• BSMI
• FCC
• RCM
• VCCI
|
Сертификаты
Заказ
|
DGS-1005P/A1A
|
Неуправляемый PoE-коммутатор, 5x1000Base-T
|
|
Дополнительное оборудование
|
|
|
DIS-PWR40AC/RU
|
Источник питания 60 Вт, выход 48В DC
(Установка на DIN-рейку. Провода для подключения в комплект поставки не входят.)
|
|
DIS-PWR180AC/RU
|
Источник питания 240Вт, выход 48В DC
(Установка на DIN-рейку. Провода для подключения в комплект поставки не входят.)
|

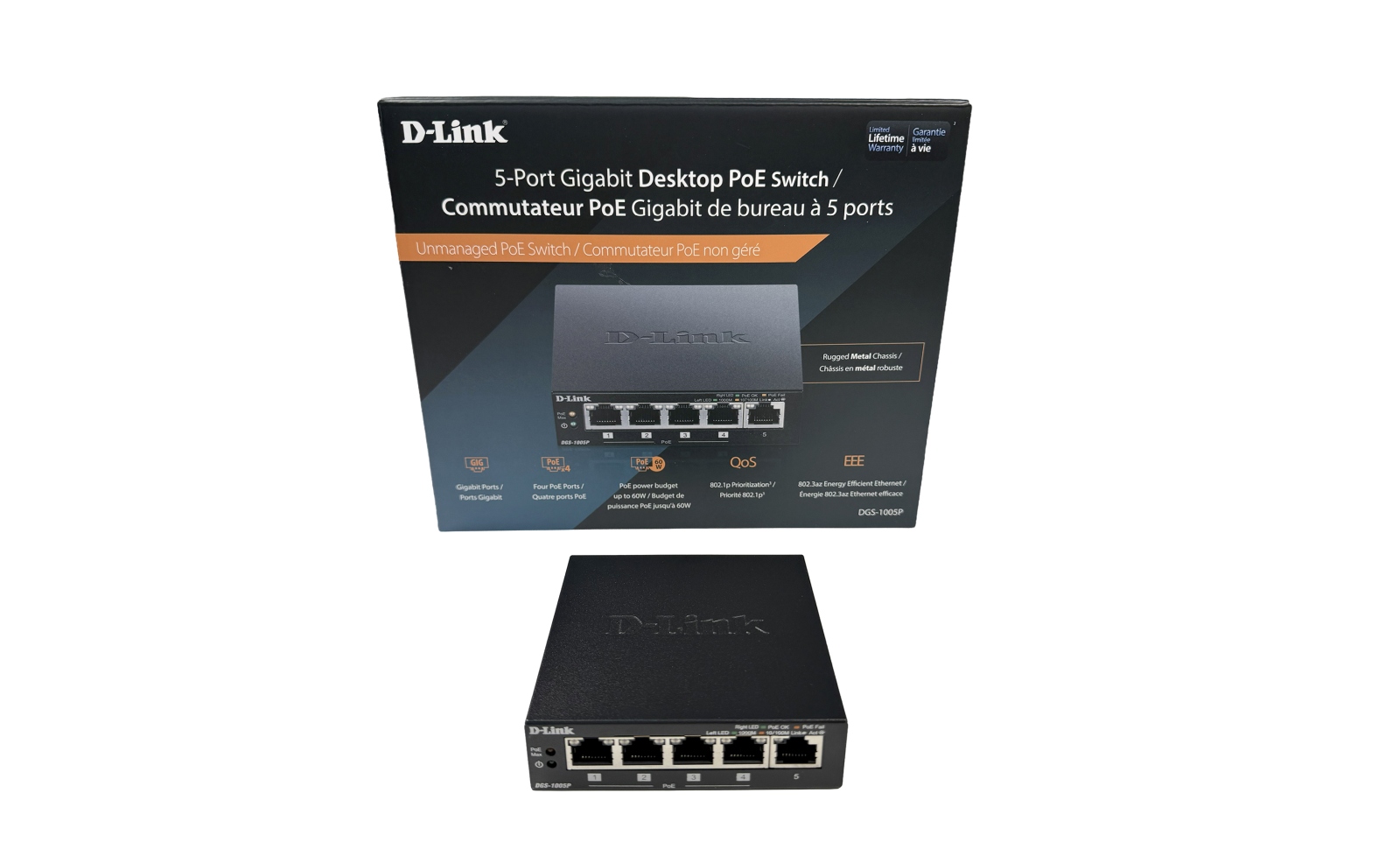

Изображения
DGS-1005P/B
DGS-1005P/A
